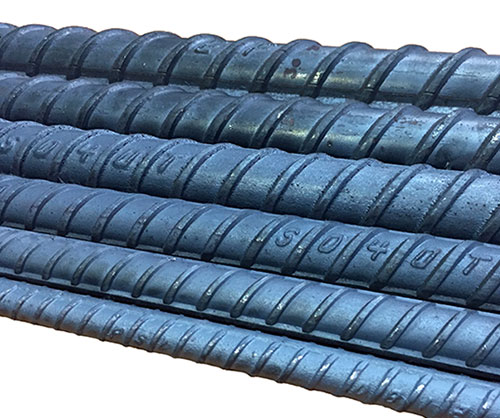

◊ เหล็กข้ออ้อย
เป็นเหล็กเส้นกลมที่มีบั้งและครีบ เพื่อเสริมกำลังยึดระหว่างเหล็กเส้นกับเนื้อคอนกรีตให้มากขึ้น เหมาะสำหรับงานก่อสร้างที่ต้องการความแข็งแรงสูง และรับแรงอัดมากๆ เช่น เขื่อน สะพาน และอาคารสูง เป็นต้น การผลิตตามมาตรฐาน มอก. 24-2559 ชั้นคุณภาพ SD 40 และ SD 50 ขนาดตั้งแต่ 12 มิลลิเมตร ถึง 32 มิลลิเมตร ความยาว 10 เมตร และ 12 เมตร
เหล็กข้ออ้อย |
|||
| ชื่อ | เส้นผ่านศูนย์กลาง (มม.) |
น้ำหนัก (กก./ม.) |
พื้นที่หน้าตัด (ตาราง มม.) |
| DB 12 (SD40 และ SD50) | 12 | 0.888 | 113.1 |
| DB 16 (SD40 และ SD50) | 16 | 1.578 | 201.1 |
| DB 20 (SD40 และ SD50) | 20 | 2.466 | 314.2 |
| DB 25 (SD40 และ SD50) | 25 | 3.853 | 490.9 |
| DB 28 (SD40 และ SD50) | 28 | 4.834 | 615.8 |
| DB 32 (SD40 และ SD50) | 32 | 6.313 | 804.2 |
ส่วนประกอบทางเคมี (%)
| ส่วนประกอบทางเคมี | ปริมาณโดยมวลต่ำกว่า (%) |
| อะลูมิเนียม | 0.3 |
| โมลิบดีนัม | 0.08 |
| โบรอน | 0.0008 |
| นิกเกิล | 0.3 |
| โครเมียม | 0.3 |
| ไนโอเบียม | 0.06 |
| โคบอลต์ | 0.3 |
| ซิลิคอน | 0.6 |
| ทองแดง | 0.4 |
| ไทเทเนียม | 0.05 |
| ตะกั่ว | 0.4 |
| ทังสเตน | 0.3 |
| วาเนเดียม | 0.1 |
| เซอร์โคเมียม | 0.05 |
| ชั้นคุณภาพ | ส่วนประกอบทางเคมี ปริมาณโดยมวลสูงสุด (%) | ||||
|---|---|---|---|---|---|
| คาร์บอน | แมงกานีส | ฟอสฟอรัส | กำมะถัน | คาร์บอน+(แมงกานีส/6) | |
| SD 40 | - | 1.80 | 0.050 | 0.050 | 0.55 |
| SD 50 | - | 1.80 | 0.050 | 0.050 | 0.60 |
คุณสมบัติทางกล
| ชั้นคุณภาพ | ความต้านแรงดึง ที่จุดคราก Mpa (kg/mm2) |
ความต้านแรงดึง Mpa (kg/mm2) |
ความยืด (%) |
การดัดโค้ง | |
| มุมดัดโค้ง | เส้นผ่านศูนย์กลางของหัวกดชิ้นงาน | ||||
| SD 40 | 390 (40) | 560 (57) | 15 | 180 องศา | 5 เท่าของเส้นผ่านศูนย์กลางระบุ (ทุกขนาด) |
| SD 50 | 490 (50) | 620 (63) | 13 | 90 องศา | 5 เท่าของเส้นผ่านศูนย์กลางระบุ (ไม่เกิน 25 mm.) |
| 6 เท่าของเส้นผ่านศูนย์กลางระบุ (เกิน 25 mm.) |
|||||
มาตรฐานเพ็กกิ้ง
| ขนาด | kg/m | ความยาว (เมตร) |
น้ำหนัก/เส้น (กก.) |
จำนวน/มัด (เส้น) |
น้ำหนัก/มัด (กก.) |
| DB 12 | 0.888 | 10 | 8.88 | 200 | 1776 |
| DB 12 | 0.888 | 12 | 10.656 | 200 | 2131 |
| DB 16 | 1.578 | 10 | 15.78 | 120 | 1894 |
| DB 16 | 1.578 | 12 | 18.936 | 120 | 2272 |
| DB 20 | 2.466 | 10 | 24.66 | 80 | 1973 |
| DB 20 | 2.466 | 12 | 29.592 | 80 | 2367 |
| DB 25 | 3.853 | 10 | 38.53 | 50 | 1927 |
| DB 25 | 3.853 | 12 | 46.236 | 50 | 2312 |
| DB 28 | 4.834 | 10 | 48.34 | 40 | 1934 |
| DB 28 | 4.834 | 12 | 58.008 | 40 | 2320 |
| DB 32 | 6.313 | 10 | 63.13 | 30 | 1894 |
| DB 32 | 6.313 | 12 | 75.756 | 30 | 2273 |
